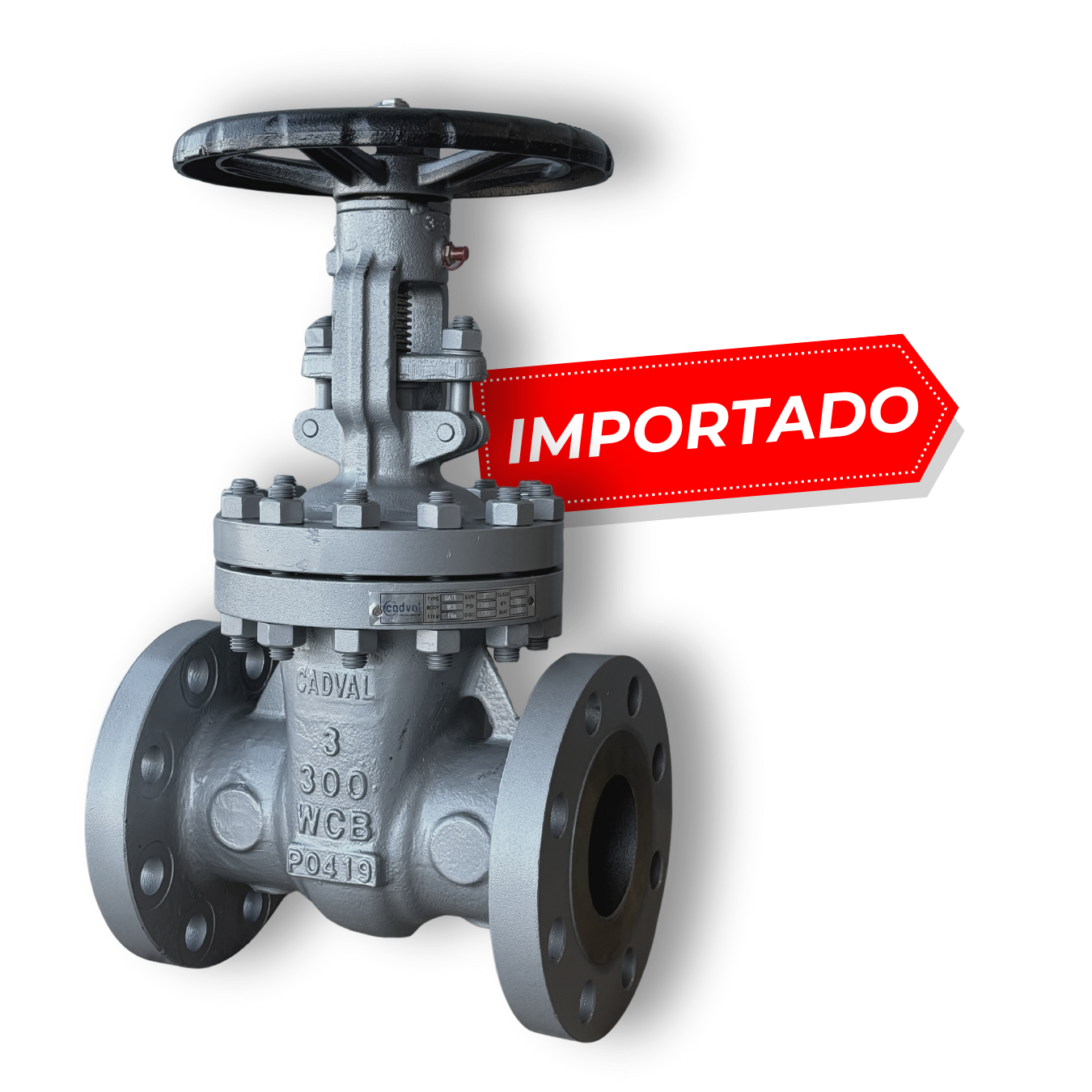

VÁLVULA GAVETA F-160 #300

Aço Carbono ASTM A216 GR. WCB

Classe de Pressão #300

Extremidades ASME/ANSI B16.5

Face a Face Conforme ASME/ANSI B16.10

Padrão de Construção API 600

Teste Conforme API 598

Temperatura Máxima Admissível 400°C (34,6 bar)

Pressão Máxima Admissível 51 bar a Temperatura

Ambiente (-29°C até 38°C)

Face com Ressalto

Haste Ascendente e Volante Fixo

APLICAÇÃO

Com grande aplicação industrial, a válvula gaveta é um equipamento de bloqueio de fluxo que tem como principal característica a mínima perda de carga quando totalmente aberta, não provoca turbulência e seu diferencial de pressão é desprezível. Não é recomendada a utilização para regulagem de fluxo, sob pena de diminuição da sua vida útil.

INSTALAÇÃO

Recomenda-se a instalação da válvula gaveta emtubulações horizontais com a válvula instalada emposição vertical com inclinação de até 20°. Também pode ser utilizada em tubulações verticais com aválvula na horizontal. Não recomendamos ainstalação da válvula gaveta com o volante parabaixo, já que resíduos existentes na tubulação ouno fluído podem depositar-se no fundo da tampa, danificando contra vedação, haste e gaxeta, podendo haver vazamentos e até o bloqueio do acionamento do volante.
