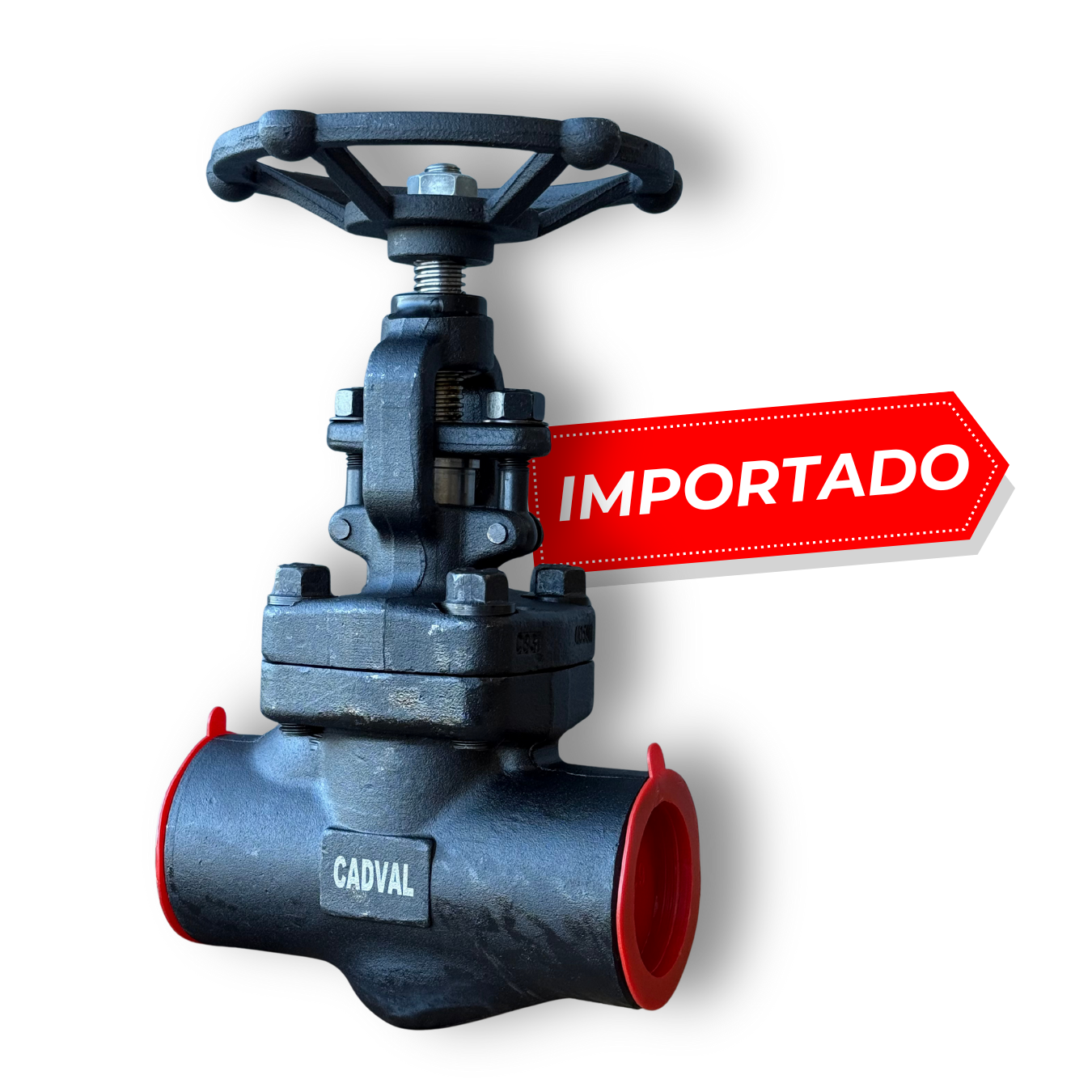

VÁLVULA GLOBO F-010 #800

Aço Carbono ASTM A105

Classe de Pressão #800

Extremidades: Encaixe Solda SW (ASME B16.11)

ou Rosca NPT (ASME B1.20.1)

Padrão de Construção API 602

Teste Conforme API 598

Temperatura Máxima Admissível 538°C (15,7 bar)

Pressão Máxima Admissível 136,2 bar

à Temperatura Ambiente (-29°C até 38°C)

Haste e Volante Ascendentes

APLICAÇÃO

Com grande aplicação industrial, principalmente nos setores petroquímicos e de HVAC, a válvula globo é um equipamento que permite um controle de fluxo preciso, mas também possui a função de bloqueio. Por outro lado, ela causa perda de carga considerável devido sua geometria de construção, e também possui sentido de fluxo de escoamento, sendo uma válvula unidirecional.

INSTALAÇÃO

A válvula globo é unidirecional. Em seu corpo, há uma flecha indicativa de fluxo. Sua instalação deve ser realizada na horizontal e com o volante voltado para cima. Desta forma, garante-se a movimentação e correto posicionamento de seu obturador sobre a sede de vedação.
