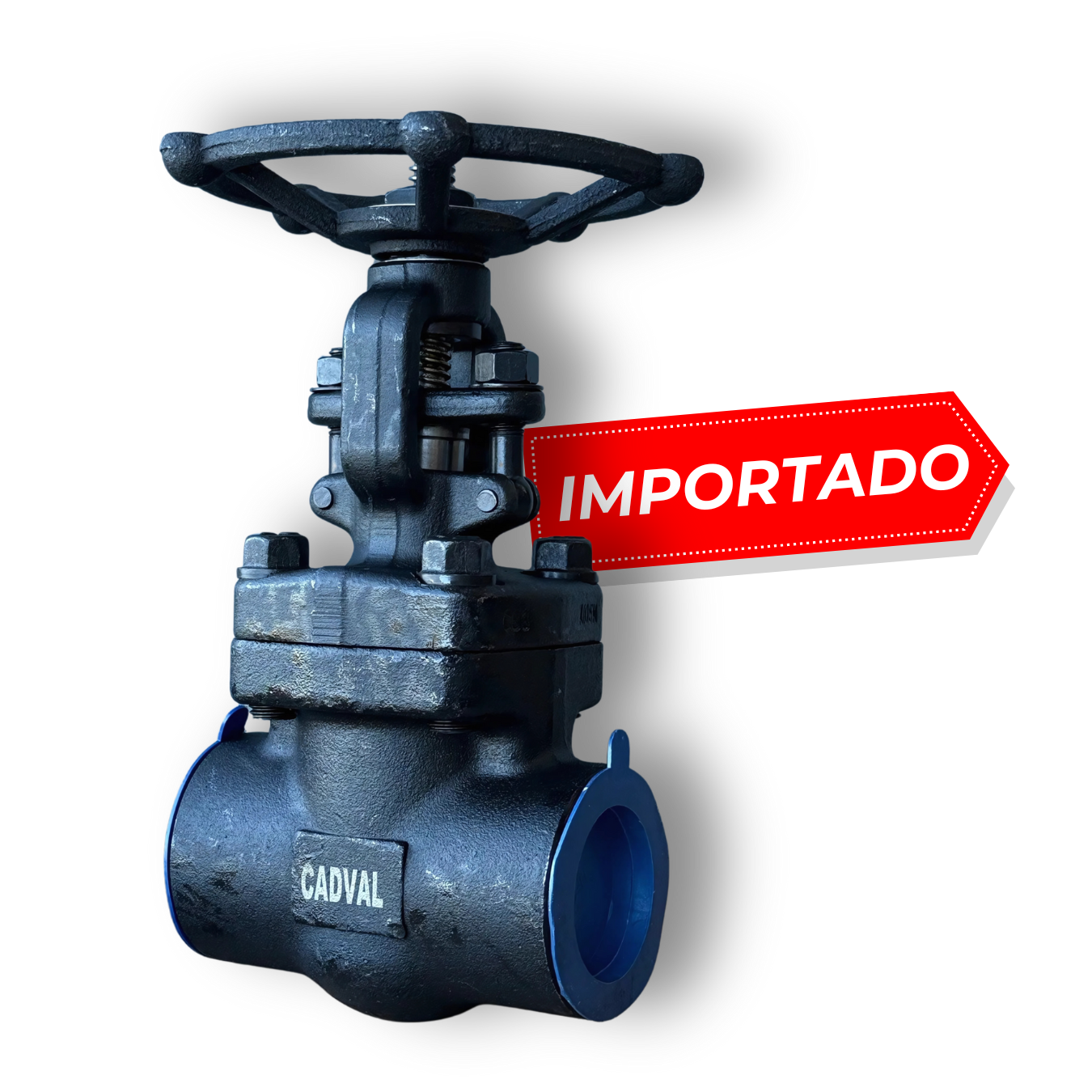

VÁLVULA GAVETA F-020 #800

Aço Carbono ASTM A105

Classe de Pressão #800

Extremidades: Encaixe Solda SW (ASME B16.11)

ou Rosca NPT (ASME B1.20.1)

Padrão de Construção API 602

Teste Conforme API 598

Temperatura Máxima Admissível 538°C (15,7 bar)

Pressão Máxima Admissível 136,2 bar

à Temperatura Ambiente (-29°C até 38°C)

Haste ascendente e volante fixo

APLICAÇÃO

Com grande aplicação industrial, a válvula gaveta é um equipamento de bloqueio de fluxo que tem como principal característica a mínima perda de carga quando totalmente aberta, não provoca turbulência e seu diferencial de pressão é desprezível. Não é recomendada a utilização para regulagem de fluxo, sob pena de diminuição da sua vida útil.

INSTALAÇÃO

Recomenda-se a instalação da válvula gaveta emtubulações horizontais com a válvula instalada emposição vertical com inclinação de até 20°. Também pode ser utilizada em tubulações verticais com aválvula na horizontal. Não recomendamos ainstalação da válvula gaveta com o volante parabaixo, já que resíduos existentes na tubulação ouno fluído podem depositar-se no fundo da tampa, danificando contra vedação, haste e gaxeta, podendo haver vazamentos e até o bloqueio do acionamento do volante.
